Rzetelne analizy. Czytelna dokumentacja. Sprawniejszy proces administracyjny.
Analizy akustyczne dla inwestycji przemysłowych, drogowych, kolejowych i lotniczych oraz analizy farm wiatrowych, instalacji fotowoltaicznych i magazynów energii — wykonywane w IMMI i WindPRO.
Precyzyjne badania, które stają się decyzją administracyjną.
Analizy akustyczne
Modelowanie propagacji hałasu w IMMI zgodnie z PN-ISO 9613-2 i metodą CNOSSOS-EU (dyrektywa 2002/49/WE) — od pojedynczego zakładu po strategiczne mapy całych aglomeracji. Wyniki przedstawiamy jako izolinie i kolorowe strefy poziomów LAeq,D / LAeq,N oraz LDWN / LN, porównywane z wartościami dopuszczalnymi.
- Mapy akustyczne gmin i strategiczne mapy hałasu aglomeracji
- Analizy akustyczne inwestycji do raportów OOŚ i kart informacyjnych (KIP)
- Hałas przemysłowy, drogowy, kolejowy i lotniczy
- Programy ochrony środowiska przed hałasem
- Hałas na stanowiskach pracy i w pomieszczeniach
- Obliczenia poziomów hałasu na fasadach — dobór stolarki okiennej
- Weryfikacja deklarowanych mocy akustycznych urządzeń
- Analiza efektu odbłyskowego instalacji fotowoltaicznych
Analizy wiatrowe

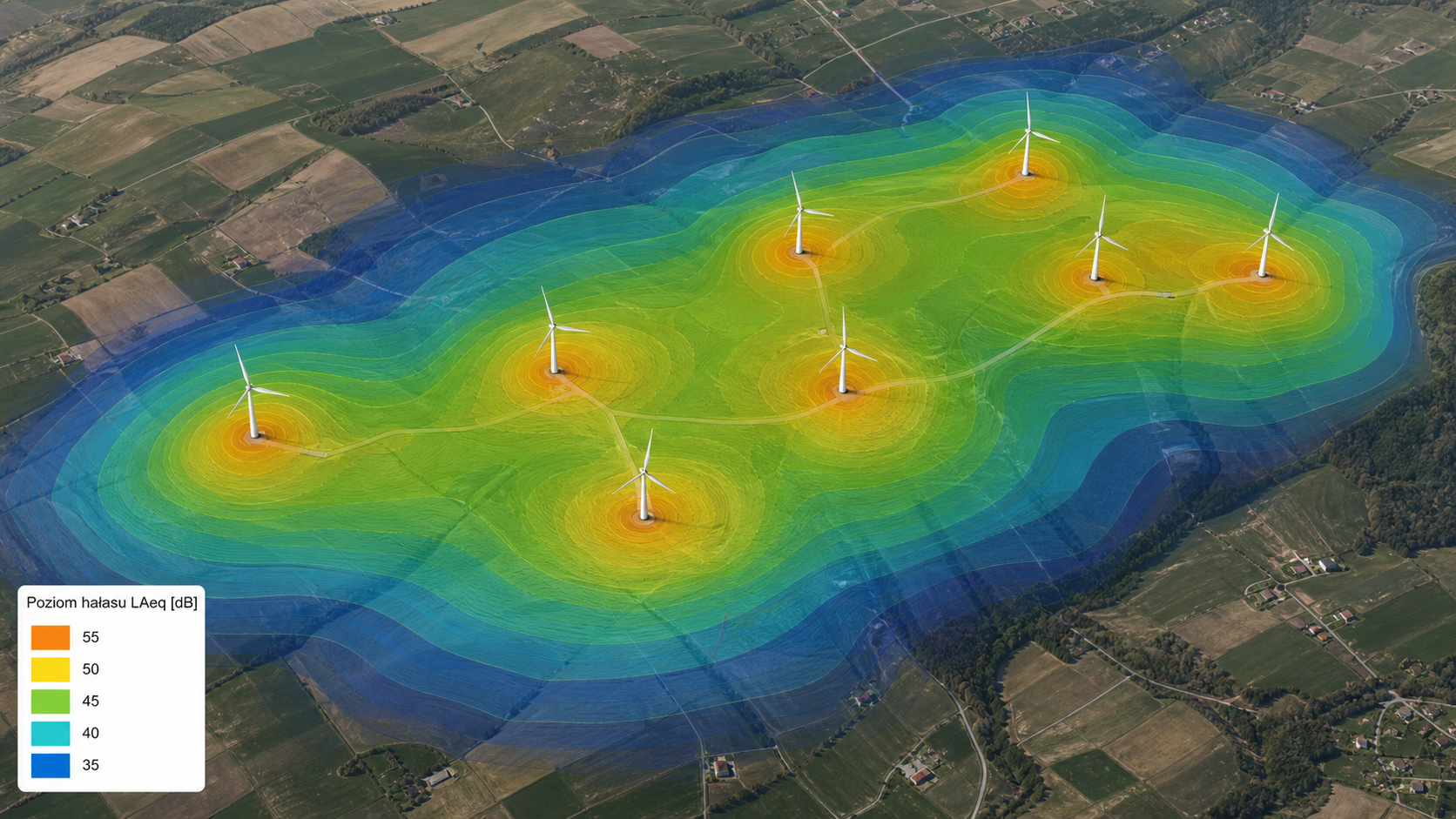

Analizy przedinwestycyjne farm wiatrowych, instalacji fotowoltaicznych oraz magazynów energii w WindPRO — od oceny potencjału wiatrowego po optymalizację usytuowania turbin i analizy środowiskowe wymagane w postępowaniu administracyjnym.
- Ocena zasobów wiatrowych i mapy prędkości wiatru
- Optymalizacja usytuowania turbin w farmie
- Prognoza rocznej produkcji energii (AEP, P50/P90)
- Analiza hałasu od turbin wiatrowych i magazynów energii
- Analiza migotania cienia (shadow flicker)
- Odbicia światła od paneli fotowoltaicznych
- Analizy widoczności i oddziaływań krajobrazowych
Mapa akustyczna powstaje na podstawie obliczeniowego modelowania propagacji hałasu emitowanego przez wszystkie istotne źródła znajdujące się na terenie inwestycji.
Wiarygodność wyników zależy przede wszystkim od jakości danych wejściowych. Kluczowe znaczenie mają prawidłowe odwzorowanie ukształtowania terenu, uwzględnienie budynków i innych elementów ekranujących oraz właściwe określenie poziomów mocy akustycznej źródeł. Rzetelnie przygotowany model ogranicza ryzyko rozbieżności, które mogłyby ujawnić się podczas późniejszych pomiarów powykonawczych.
Uzyskane wyniki porównujemy z dopuszczalnymi poziomami hałasu. Mapa różnicowa czytelnie wskazuje obszary wymagające dodatkowej analizy oraz zastosowania rozwiązań ograniczających oddziaływanie akustyczne.
Jeżeli analiza wykaże możliwość wystąpienia przekroczeń, działania minimalizujące sprawdzamy najpierw w modelu obliczeniowym. Symulujemy skuteczność m.in. ekranów akustycznych, obudów maszyn, wałów ziemnych, zmiany lokalizacji źródeł oraz ograniczenia pracy wybranych urządzeń w porze nocnej.
Dzięki temu możemy porównać dostępne warianty i dobrać skuteczne rozwiązania już na etapie projektowania inwestycji.
W analizach akustycznych stosujemy różne wskaźniki hałasu — w zależności od celu opracowania i przyjętego okresu oceny.
Dopuszczalne poziomy hałasu określa Rozporządzenie Ministra Środowiska z 14 czerwca 2007 r. w sprawie dopuszczalnych poziomów hałasu w środowisku (tekst jednolity: Dz.U. z 2014 r. poz. 112).
- LaeqD i LaeqN
- Równoważne poziomy dźwięku A wyznaczane odpowiednio dla pory dnia i pory nocy. Stosuje się je do oceny warunków korzystania ze środowiska w odniesieniu do jednej doby, m.in. w analizach oddziaływania planowanych i istniejących inwestycji.
- LDWN
- Długookresowy średni poziom dźwięku A, uwzględniający wszystkie pory dnia, wieczoru i nocy w ciągu roku. Przy jego obliczaniu stosuje się korektę +5 dB dla pory wieczoru oraz +10 dB dla pory nocy. Wskaźnik ten wykorzystuje się przede wszystkim podczas opracowywania strategicznych map hałasu oraz prowadzenia długookresowej polityki ochrony przed hałasem.
- LN
- Długookresowy średni poziom dźwięku A wyznaczany dla wszystkich pór nocy w ciągu roku. Służy do oceny długotrwałego narażenia mieszkańców na hałas w porze nocnej.
Jak dobieramy właściwy wskaźnik?
Dobór wskaźnika zależy od rodzaju źródła hałasu, celu opracowania oraz właściwego czasu odniesienia. Każdą analizę przygotowujemy zgodnie z wymaganiami odpowiednimi dla danej inwestycji i sposobu zagospodarowania terenów chronionych akustycznie.

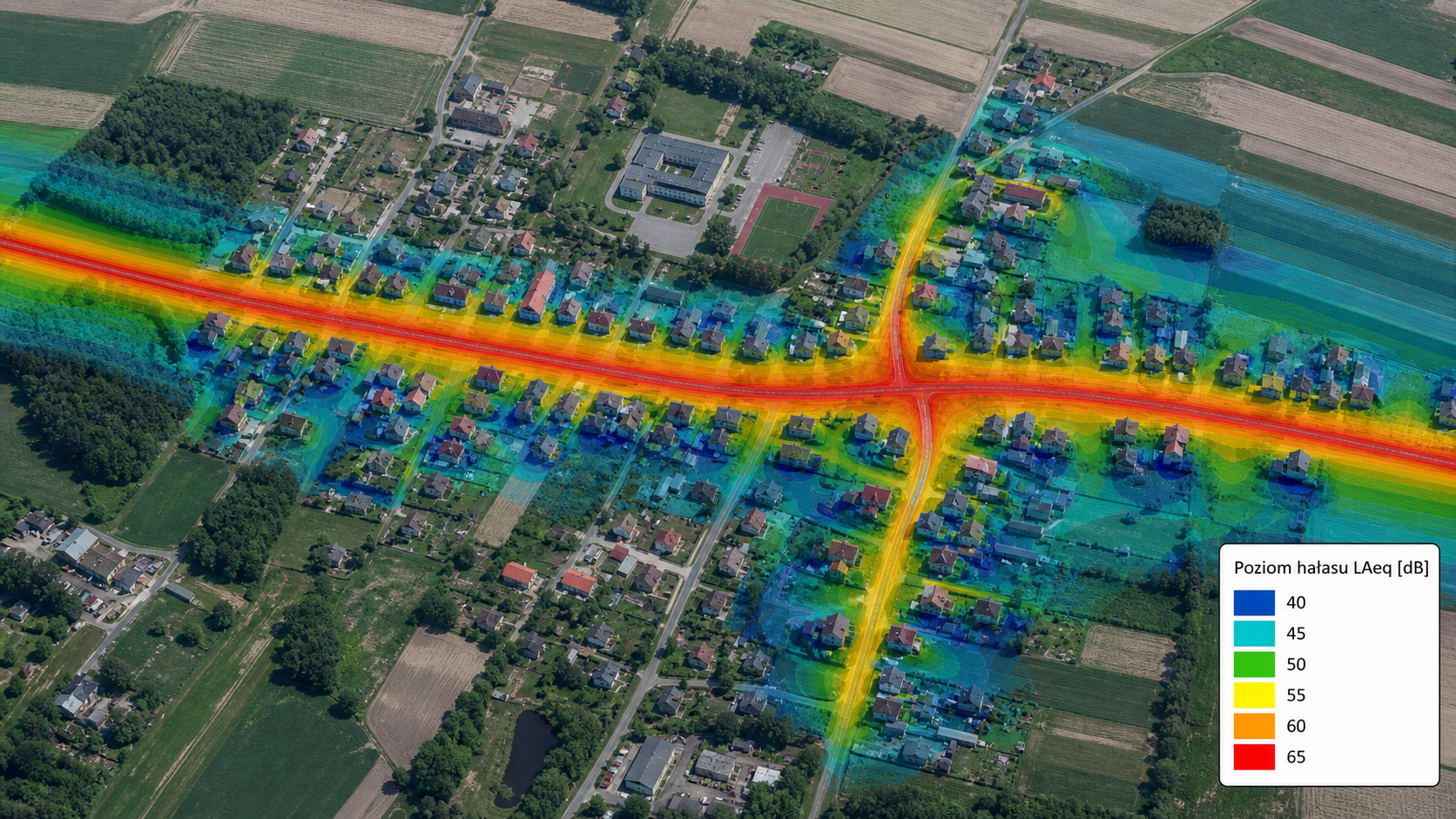

Przykład opracowania dla obszaru zabudowanego: modelowanie emisji hałasu od dróg, uwzględnienie zabudowy, terenów zieleni oraz punktów wymagających szczególnej ochrony akustycznej. Kolorystyka mapy pokazuje strefy od najniższych (niebieski) do najwyższych (czerwony) poziomów dźwięku.

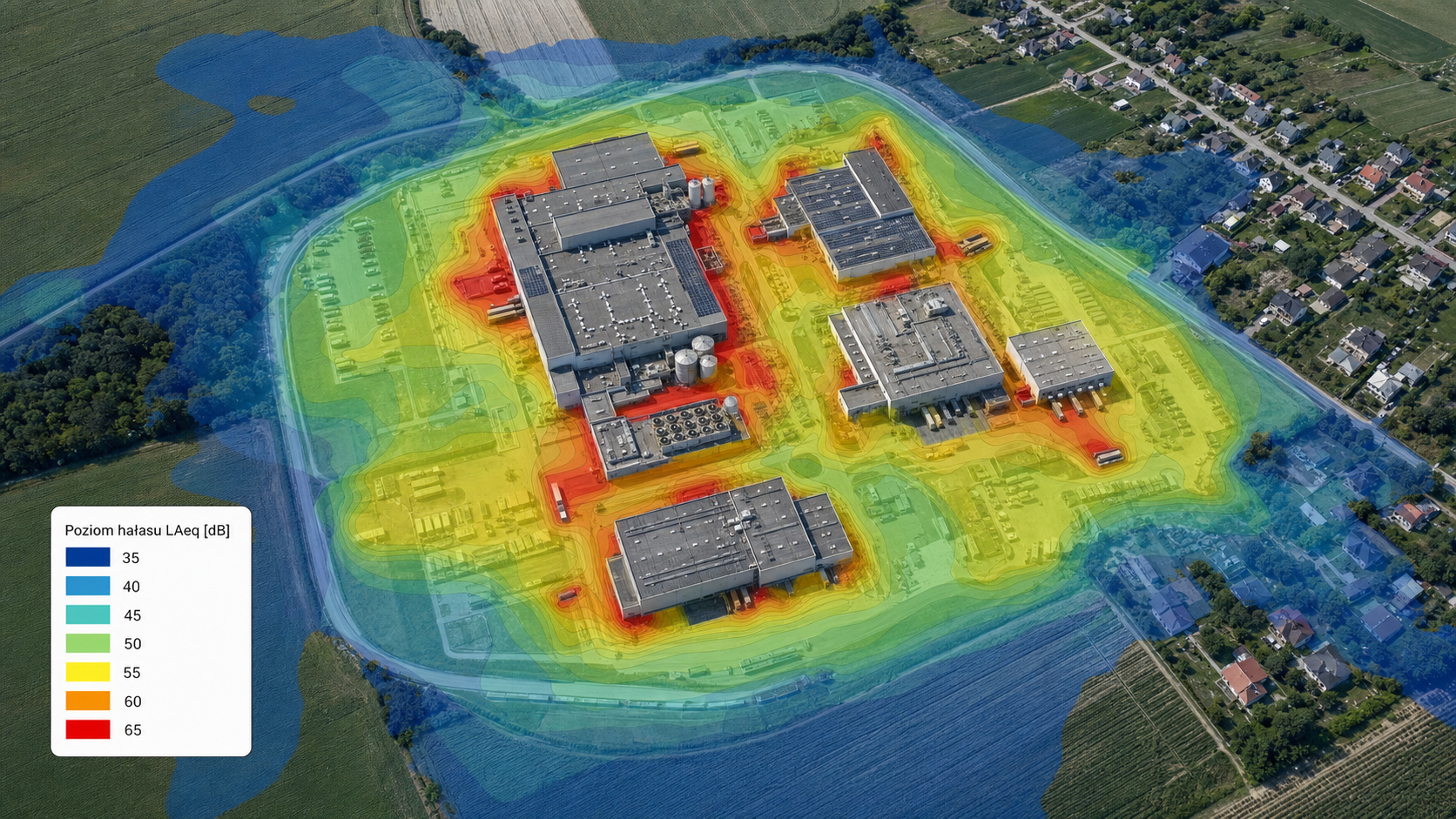

Przykład opracowania dla dużego zakładu przemysłowego: modelowanie emisji hałasu od hal produkcyjnych, wentylatorów i instalacji technologicznych z uwzględnieniem ekranów akustycznych oraz odległości od terenów zamieszkania. Mapa pozwala zidentyfikować obszary wymagające dodatkowych działań ograniczających.
Samorządy i urzędy
Mapy akustyczne, programy ochrony środowiska przed hałasem i opracowania gotowe do zamówień publicznych — z kompletem materiałów merytorycznych i zgodnością formalną.
Gminy · Urzędy wojewódzkie · Starostwa · RDOŚ
Inwestorzy i firmy
Sprawniejsze decyzje środowiskowe dla deweloperów, projektantów, przemysłu oraz energetyki wiatrowej i fotowoltaicznej.
Farmy wiatrowe i PV · Deweloperzy · Projektanci · Przemysł
Od modelu terenu do decyzji administracyjnej — etapy przygotowania mapy akustycznej.
Każda mapa akustyczna powstaje w ścisłym porządku: najpierw budujemy dokładny model terenu i źródeł, potem weryfikujemy go z pomiarami, a na końcu przeprowadzamy obliczenia dla wariantów istniejących i docelowych — zgodnie z rozporządzeniem (Dz.U. 2014 poz. 112).
Budowa modelu terenu
- import numerycznego modelu terenu (chmura punktów) z ArcGIS / AutoCAD
- opcjonalny import warstwic z ArcGIS / AutoCAD
- import budynków i barier akustycznych z ArcGIS, AutoCAD, OSM, CityGML
- w przypadku braku danych — przerysowanie podkładu graficznego i elementów ekranujących
Źródła i tereny chronione
- określenie terenów / budynków chronionych akustycznie i przyporządkowanie wartości dopuszczalnych
- import geometrycznych danych źródeł akustycznych z ArcGIS (punkty, linie, powierzchnie)
- sparametryzowanie źródeł: moc akustyczna całkowita, oktawy, tercje
- podział elementów projektu na grupy i warianty
Kalibracja i punkty odbiorcze
- wprowadzenie punktów pomiarowych / kontrolnych z wykonanych pomiarów
- kalibracja mapy z pomiarami w punktach kontrolnych dla wariantu istniejącego
- dobór punktów odbiorczych weryfikacyjnych na granicach terenów / budynków chronionych
Obliczenia, warianty i działania ograniczające
- obliczenia wstępne dla punktów odbiorczych w danym wariancie / wariantach
- symulacja działań ograniczających: ekrany, obudowy, tłumiki, wały ziemne, zmiana lokalizacji źródeł, ograniczenie pracy nocnej
- porównanie wariantów i wybór rozwiązania przed wdrożeniem
Finalizacja i dokumentacja
- wprowadzenie poprawek i niezbędnych wyciszeń zgodnie z przeznaczeniem terenu
- obliczenia finalne w punktach odbiorczych oraz w siatkach dla docelowych wariantów
- opracowanie mapy akustycznej i dokumentacji gotowej do postępowania administracyjnego
Szkolenia z akustyki, analiz akustycznych oraz obsługi oprogramowania do map akustycznych.
Prowadzimy dedykowane szkolenia dla urzędów, projektantów, inwestorów i firm środowiskowych — od podstaw akustyki środowiskowej i interpretacji wskaźników, po praktyczną pracę w programie: budowę modelu terenu, parametryzację źródeł, obliczenia i przygotowanie dokumentacji.
Zapytaj o program szkolenia→- Podstawy akustyki środowiskowej i przepisy krajowe
- Interpretacja wskaźników LAeq,D / LAeq,N, LDWN, LN
- Budowa modelu terenu i parametryzacja źródeł hałasu
- Obliczenia, warianty i mapy różnicowe
- Przygotowanie dokumentacji do postępowania administracyjnego
Porozmawiajmy o Twoim przedmiocie zamówienia.
Wyślij opis terenu lub lokalizacji — w ciągu 2 dni roboczych otrzymasz wycenę i harmonogram badań.
